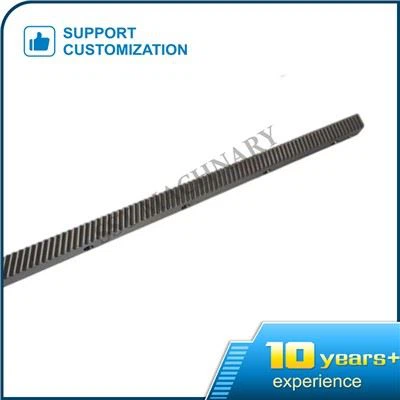

رک و پینیون سنگین

رک و پینیون سنگین.

(1) بستن قطعه کار: هنگام ماشینکاری قفسه های بلند مانند قفسه دنده M5، به دلیل فاصله حرکت افقی کافی از میز کار دستگاه فرز، فاصله حرکت طولی میز کار باید تقسیم شود، یعنی سطح مرجع تعیین موقعیت بر روی یک. طرف قطعه کار باید موازی با جهت تغذیه طولی میز کار باشد. قطعه کار را می توان مستقیماً روی میز کار فشار داد یا با یک گیره مخصوص بست.

(2) نصب برش فرز: هنگام پردازش قفسه بلند مانند قفسه دنده M5، گام دندان توسط پیچ طولی میز کار کنترل می شود. بنابراین، جهت میله برش فرز اصلی در دستگاه فرز افقی نمی تواند الزامات پردازش را برآورده کند. جهت میله فرز باید موازی با جهت تغذیه طولی میز کار باشد. بنابراین، دوک ماشین فرز باید دوباره نصب شود.

توسعه فناوری پردازش قفسه دنده ای M5 در پیگیری مداوم بهبود دقت ماشینکاری و کارایی ماشینکاری است که به طور خاص در جنبه های زیر منعکس می شود:

1. کنترل عددی

کنترل عددی نه تنها می تواند دقت ماشینکاری را بهبود بخشد، بلکه راندمان ماشینکاری را نیز بهبود می بخشد. چرخ دنده‌های کنترل عددی و ماشین‌آلات ماشین‌کاری قفسه‌ای روند بسیار خوبی برای جایگزینی ماشین‌های ماشین‌کاری سنتی و قفسه‌ای دارند.

2. روشنفکری

با توجه به تنش، کرنش و افزایش دمای ماشین ابزار، پارامترهای فرآیند برش ماشین ابزار، یعنی پارامترهای برش، می توانند به صورت دینامیکی تنظیم شوند تا از دقت ماشینکاری قطعه کار و راندمان برش ماشین ابزار اطمینان حاصل شود.

3. سرعت بالا

برای چرخ دنده و قفسه ماژول های کوچک، به دلیل ظهور ابزارهای چرخ دنده و قفسه ای با کارایی بالا و بهبود عملکرد ابزار، سرعت برش تا حد زیادی بهبود یافته است. سرعت برش دستگاه حباب دنده می تواند به 90 متر در ثانیه برسد. تعداد ضربات شکل دهنده چرخ دنده می تواند به 2000 بار در دقیقه برسد.

4. دقت بالا

با توجه به توسعه سریع فناوری محاسبات و بهبود مستمر الگوریتم درون یابی، پردازش داده ها و دقت برازش منحنی سیستم CNC می تواند به سطح بالایی برسد. اتخاذ کنترل پیش‌خور، کنترل غیرخطی، کنترل فازی، کنترل شبکه عصبی و سایر روش‌های کنترل هوشمند، ویژگی‌های پاسخ ردیابی سیستم سروو را تا حد زیادی بهبود بخشیده است، در نتیجه دقت ماشین‌کاری چرخ دنده‌ها را بهبود می‌بخشد. کاهش بیشتر معادل پالس سیستم سروو، کوتاه شدن بیشتر یا جایگزینی کامل زنجیر انتقال مکانیکی، و استفاده از عملکرد جبران خودکار و عملکرد جبران خطا از سایش ابزار نیز دقت ماشینکاری قفسه دنده را بهبود می بخشد. گستره ی وسیع.

تگ های محبوب: Heavy Duty Rack And Pinion، چین، تامین کنندگان، تولید کنندگان، کارخانه، سفارشی، عمده فروشی، برای فروش، ساخت چین
