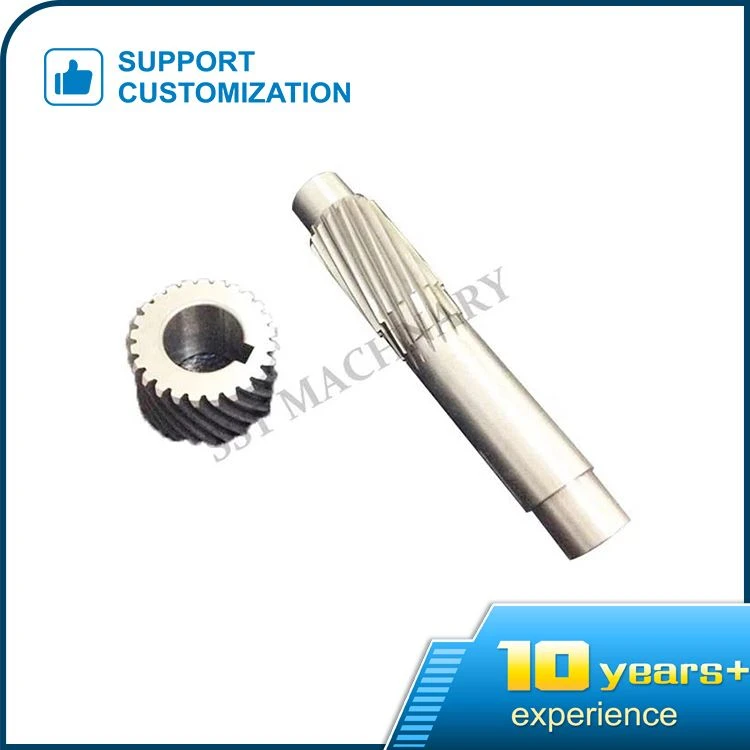

شفت دنده اریب

شفت دنده مخروطی:

ماشین آلات SST می توانند مجموعه دنده و شفت را ارائه دهند.

شکل تطبیق بین چرخ دنده ثابت روی شفت و شفت بسته به موقعیت خاص متفاوت است.

شرایط استفاده باید در نظر گرفته شود، مانند اندازه توان انتقالی، پایداری و ضربه بار و غیره.

روند مونتاژ را نیز در نظر بگیرید.

به طور کلی، بار کوچک و پایدار است، تناسب ترخیص را می توان اتخاذ کرد، H7 / H6. بار بزرگ، ضربه، مناسب انتقال، H7 / K6؛ H7/m6. دو مورد فوق اشکال مشترک همکاری هستند. اگر بار سنگین و ضربه جدی باشد، تناسب تداخل باید در نظر گرفته شود.

در مونتاژ واقعی، تنها دو شکل تطبیق وجود دارد: پاکسازی و تداخل، که به راحتی قابل درک است. تناسب انتقالی امکان هر دو تناسب فاصله و تناسب تداخلی است. تنها پس از پردازش و تشکیل قطعات می توان فرم مناسب را در هنگام مونتاژ تعیین کرد.

فرآیند آهنگری شفت دنده مخروطی یک فرآیند آهنگری است که ترکیبی از اکستروژن توخالی باز و آهنگری غیر همدما است. شفت پینیون توخالی با یک پله برای بهبود دقت ابعادی شفت توخالی فورج ساخته شده است.

مرحله اکستروژن قبل از آهنگری غیر همدما در این فرآیند آهنگری، اکستروژن توخالی میله هسته با قالب گیره در مقابل آهنگری غیر همدما قرار می گیرد. در عملیات اکستروژن، قالب قطر خارجی قطعه کار را به اندازه یک طول معین کاهش می دهد. قسمت داخلی قطعه کار کاملاً توسط دوک نگه داشته می شود که با قطعه کار حرکت می کند و قطر داخلی آن بدون تغییر باقی می ماند. فرآیند آهنگری غیر همدما بعدی نیز شامل عملیات گرمایش القایی، عملیات آشفتگی و عملیات مخروطی است. عملیات القایی قطعه کار را به صورت موضعی گرم می کند و تنش جریان متغیر مکانی را ایجاد می کند.

در عملیات مخروطی، قسمت جامد توسط یک قالب با یک حفره مخروطی فشرده می شود تا یک سر مخروطی ایجاد شود. مرحله اکستروژن در فرآیند آهنگری غیر همدما در فرآیند آهنگری دوم، اکستروژن سنبه با اکستروژن پلاگ جایگزین شد و اکستروژن پلاگ بین عملیات آشفتگی و مخروطی اضافه شد. پس از بهم خوردن قطعه کار شفت دنده، پله های روی سیلندر توسط اکستروژن توخالی از نوع پلاگین تشکیل می شود.
